Optimism Bedrock 是 OP Stack 的当前版本。Bedrock 版本提供了用于启动生产质量的 Optimistic Rollup 区块链的工具。此时,OP Stack 不同层的 API 仍然与 Stack 的 Rollup 配置紧密耦合。

Op-stack 主要的 rollup 由两个服务来承担。


  • op-batcher:负责将每隔一段时间读取 sequencer 上的交易内容,rollup 到链上 DA
  • op-proposer:负责将交易状态 rollup 到合约。

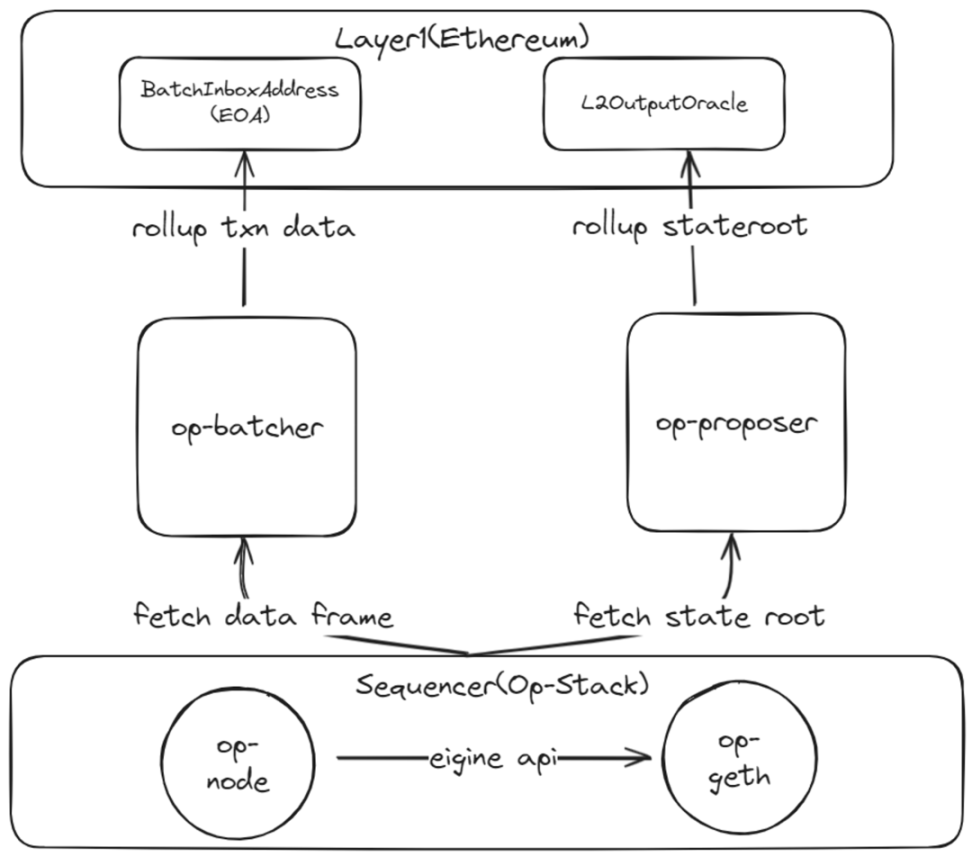

Rollup 架构


代码


op-batcher


op-batcher 执行流程图

代码

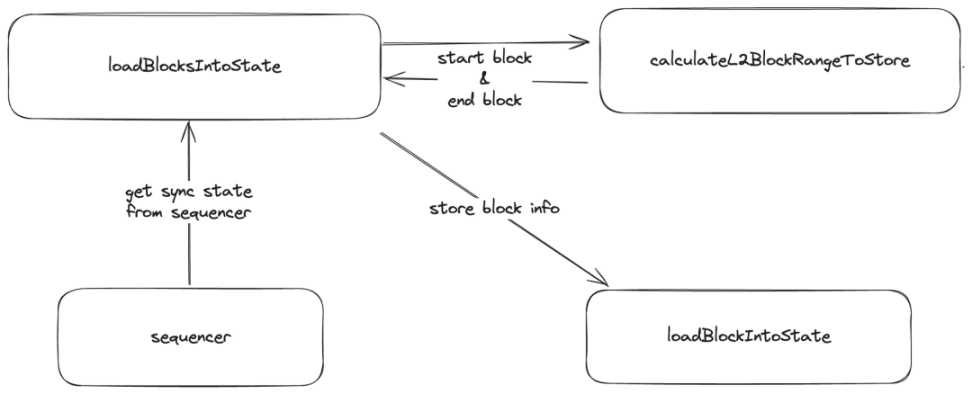

loadBlocksInfoState 执行逻辑


loadBlocksInfoState 负责读取,从前一次读取的块开始的所有块,即还未读取的块。


其整体流程如下

代码


代码如下:


代码代码

代码

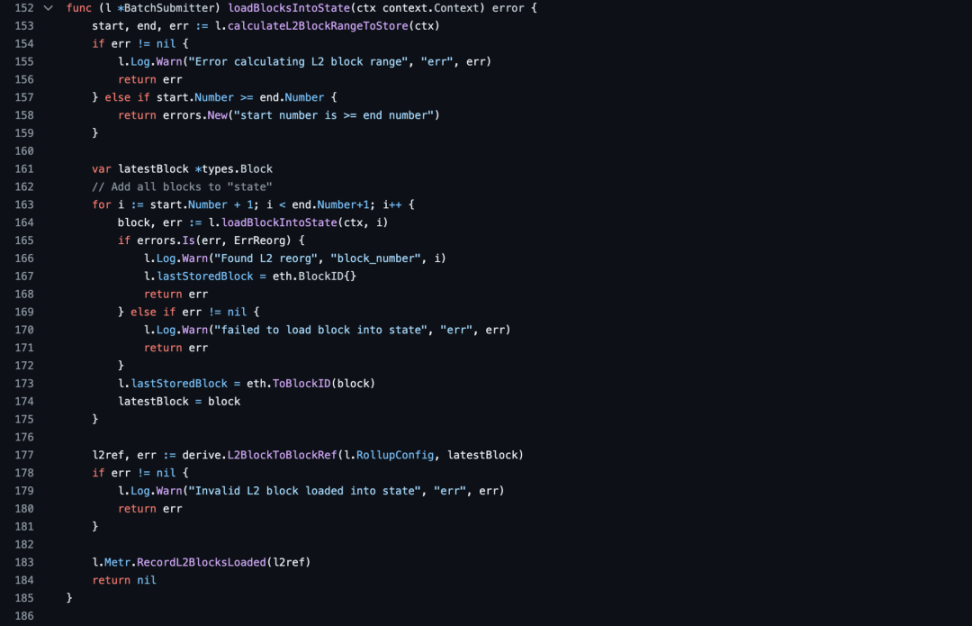

loadBlocksIntoState 完成了以下动作


1、获取 sequencer 中的同步状态

2、153 行,调用calculateL2BlockRangeToStore函数

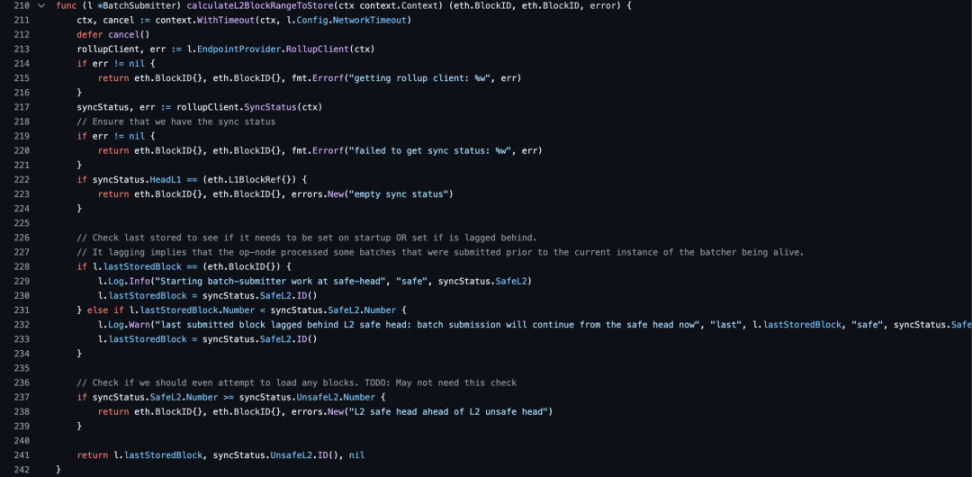

  • calculateL2BlockRangeToStore 获取并判断需要提交的最新 L2 的 start 和 end 块号,起始的区块为 L2 当前安全的最高块,结束区块为 L2 当前最高的不安全的区块。

3、164 行,拿到提交的开始块和结束区块之后,从起始区块开始获取区块信息,调用loadBlockIntoState 函数获取区块

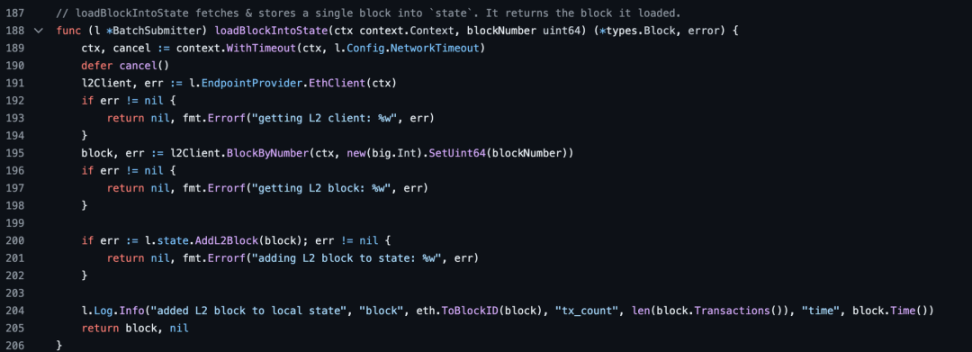

  • loadBlockIntoState 检查区块信息以及 geth 信息,无误后,在 200 行,调用 AddL2Block 函数将区块加到 channelManager 的 blocks []*types.Block 中。

4、165 行至 168 行,校验区块是否需要重新提交,若需要,将 l.lastStoredBlock 置成 eth.BlockID{};173 行,否则就将 l.lastStoredBlock 置成 eth.ToBlockID(block);latestBlock 置成 block;

5、177 行,L2BlockToBlockRef 从 L2 块引用源中提取基本的 L2BlockRef 信息,根据区块号判断必要时回退到创世信息


publishStateToL1 执行逻辑

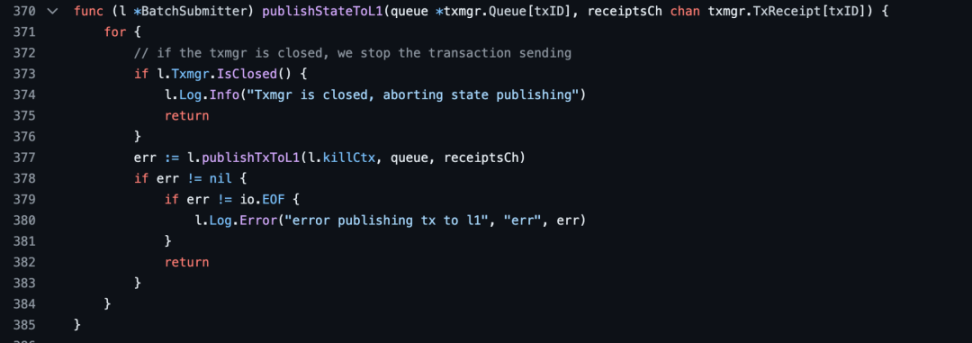

publishStateToL1 将队列中的所有交易提交到 L1,直到队列中没有交易或者出现错误为止。


代码如下:


代码


1、publishStateToL1 会循环将队列里的交易发送到 Layer1 网络。

2、377 行调用publishTxToL1。


代码

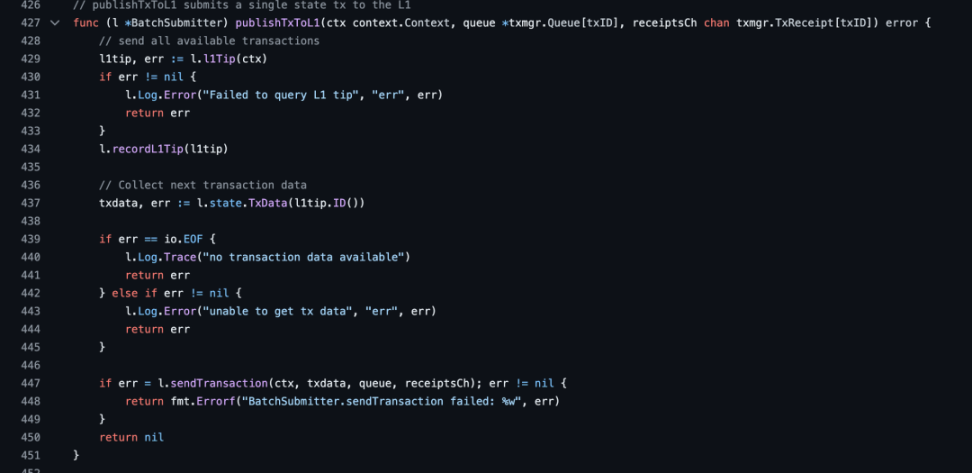

publishTxToL1 是提交单个交易到 L1 的逻辑,publishTxToL1 方法获取要提交的数据数据构建交易发送到 Layer1 网络,并将发送出去的交易扔到 receiptCh chan TxReceipt[T] channel 里面。


  1. 429 行,l1Tip:获取当前 L1 提示作为 L1BlockRef。假定传递的上下文是生命周期上下文,因此它在内部使用网络超时进行包装。
  2. 434 行,recordL1Tip:将上一个 L1BlockRef 更换成 l1Tip 获取到的最新的 L1BlockRef
  3. 437 行,TxData:收集需要 rollup 的交易数据;TxData 返回应提交给 L1 的下一个 tx 数据。目前,每个事务仅使用一帧。如果待处理的通道已满,则仅返回该通道的剩余帧,直到成功完全发送到 L1。如果没有挂起的帧,它将返回 io.EOF。
  4. 447 行,sendTransaction 将交易发送到一层,并把交易发送状态更新到 receiptCh chan TxReceipt[T] channel 里面;sendTransaction 使用给定的「数据」创建交易并将其提交到批处理收件箱地址。它目前使用底层的「txmgr」来处理交易发送和价格管理。这是一种阻塞方法。不应同时调用它。

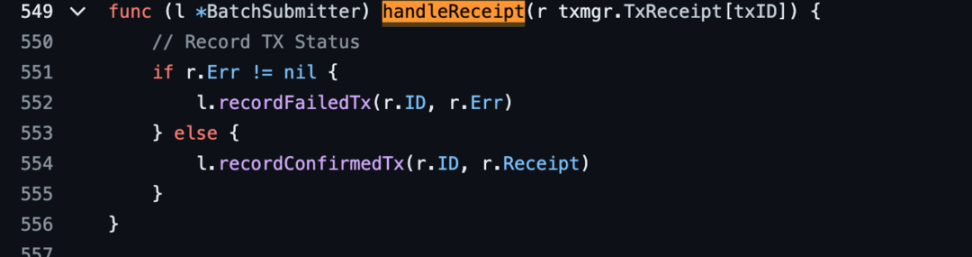

handleReceipt


handleReceipt 获取从 channel 处理交易的状态,并将成功处理的交易从 channel 里面移除。


代码如下:


代码


op-proposer

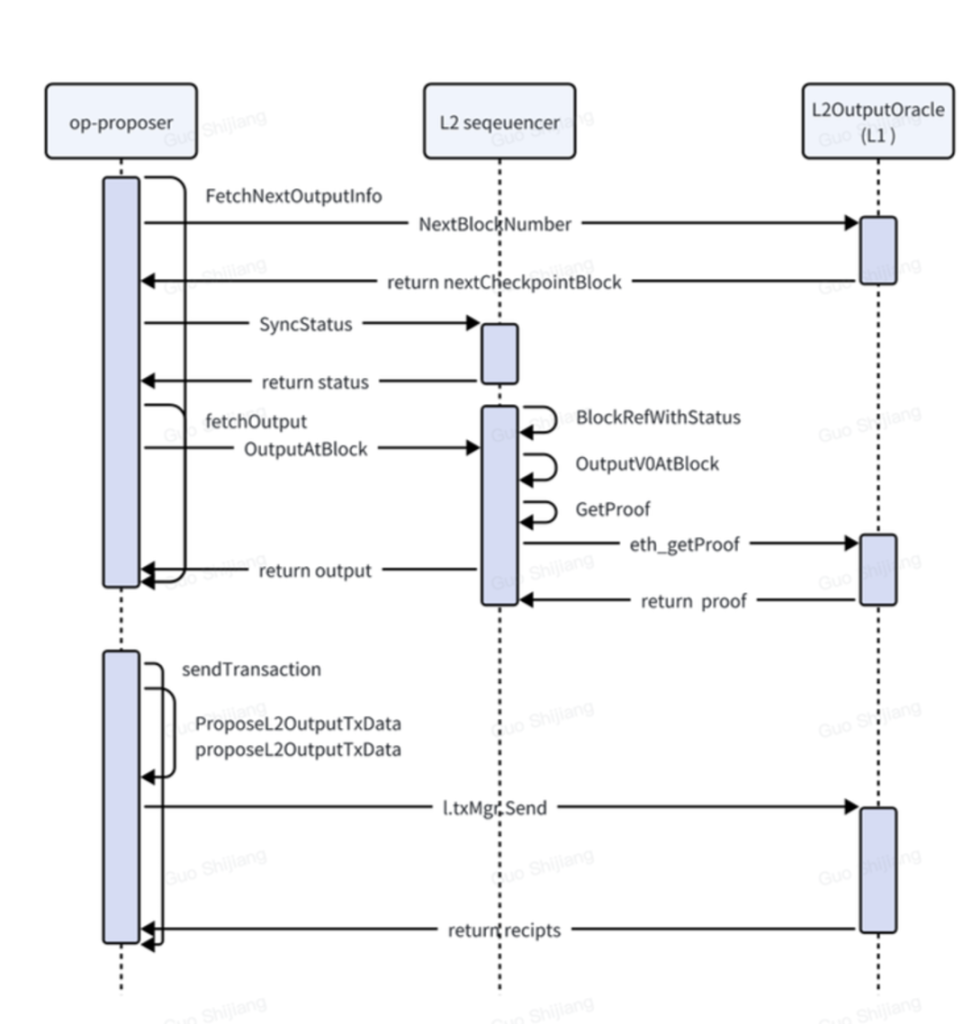

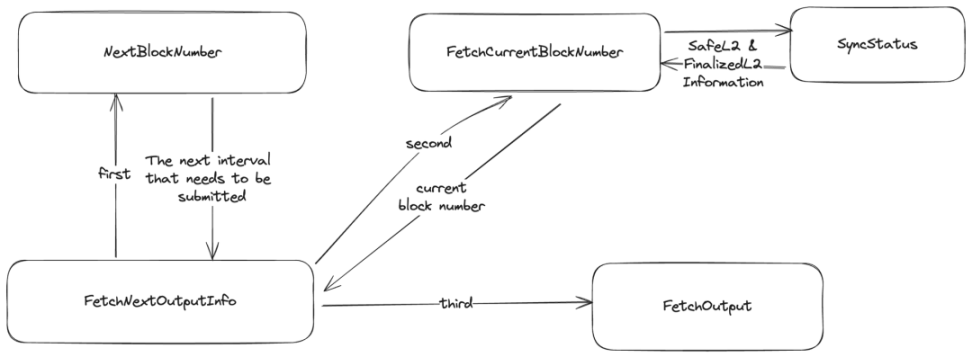

执行流程图

代码详细执行流程


代码

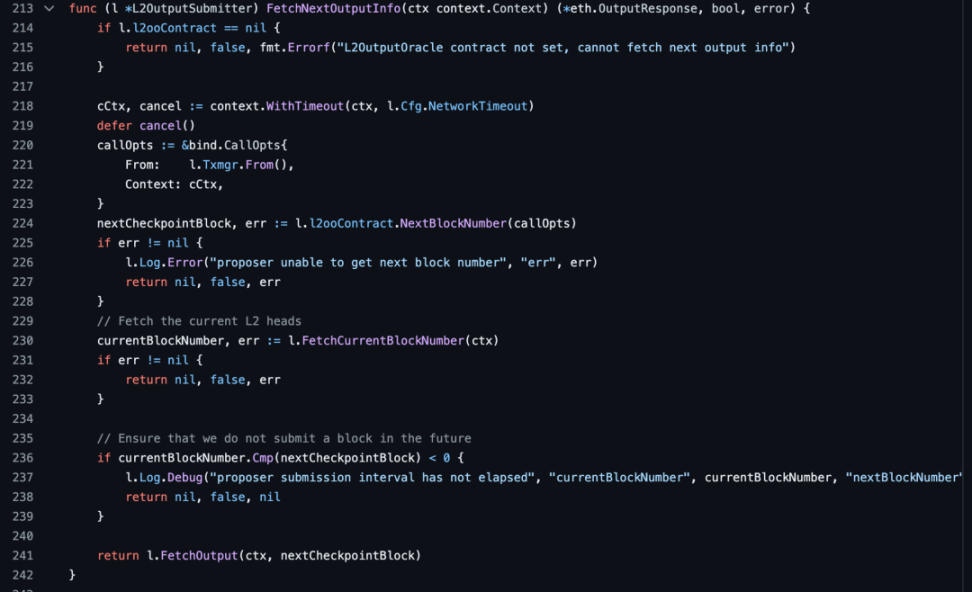

FetchNextOutputInfo


FetchNextOutputInfo: 获取 L2 上的区块的 output,方便后续组装提交。返回的 output 结构如下:


type OutputResponse struct {Version               Bytes32     json:"version"OutputRoot            Bytes32     json:"outputRoot"BlockRef              L2BlockRef  json:"blockRef"WithdrawalStorageRoot common.Hash json:"withdrawalStorageRoot"StateRoot             common.Hash json:"stateRoot"Status                *SyncStatus json:"syncStatus"}


代码如下:


代码

  1. 224 行,NextBlockNumber:获取下一批次需要提交的区块区间,区间计算为 latestBlockNumber() + SUBMISSION_INTERVAL SUBMISSION_INTERVAL 的值可以在部署 L2OutputOracle 合约的时候指定。
  2. 230 行,调用FetchCurrentBlockNumber,获得当前区块的区块号
  3. 236 行至 241 行, 上面检查完 nextCheckpointBlock 符合规则之后,调用FetchOutput去 L2 上获取需要提交的 stateRoot

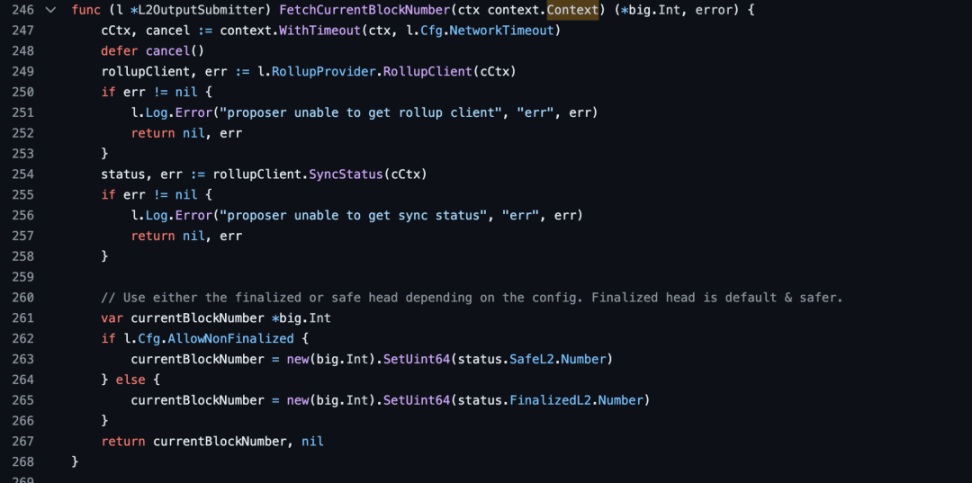

FetchCurrentBlockNumber 代码如下:


代码


1、254 行,SyncStatus:获取 L2 块的 SafeL2 和 FinalizedL2 的状态和块信息,

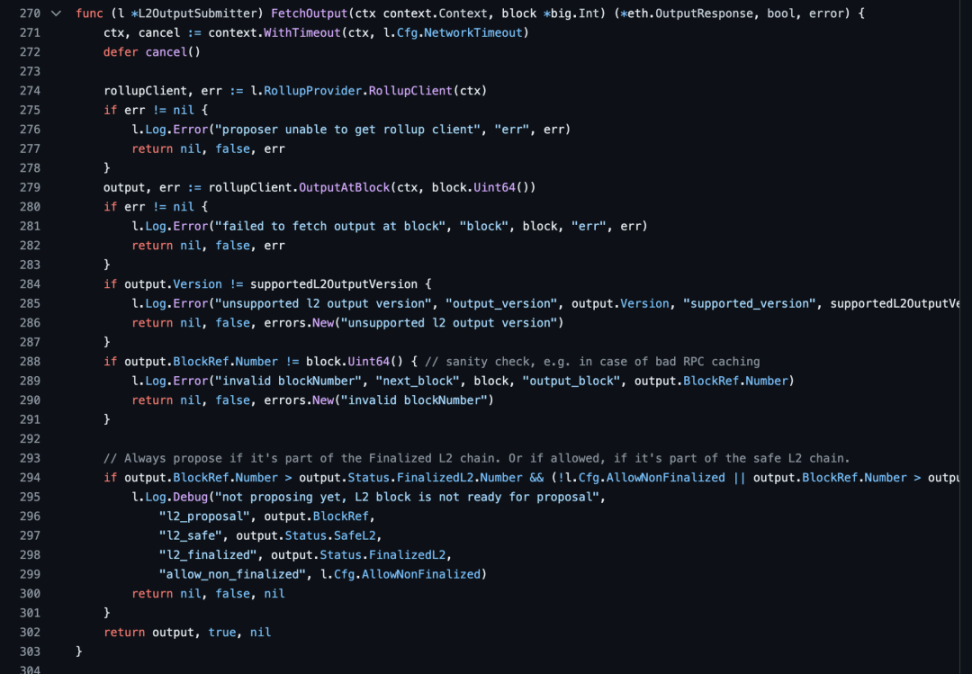

FetchOutput 代码如下:


代码


2、279 行,OutputAtBlock: 根据块高获取 output, 里面包含 stateRoot,这里最终是调用 eth_getProof 去计算并获取 stateRoot,代码调用流程可以参考上图。提示: 这里并不是一个块提交一次 stateRoot, 而是根据 SUBMISSION_INTERVAL 配置的值来计算一批块的 stateRoot,最终将 stateRoot 提交到 L2OutputOracle 合约

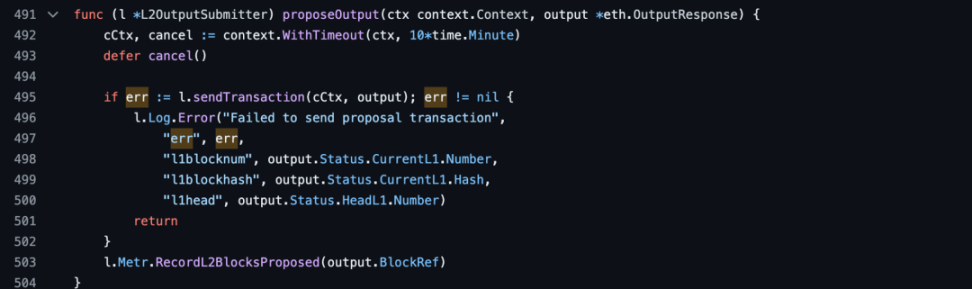

send Transaction

  • sendTransaction:使用 output 构建 stateRoot 提交交易,将交易提交到一层链, 下面是交易打包的数据细节


return abi.Pack(    "proposeL2Output",    output.OutputRoot,    new(big.Int).SetUint64(output.BlockRef.Number),    output.Status.CurrentL1.Hash,    new(big.Int).SetUint64(output.Status.CurrentL1.Number))


代码如下:


代码
